✏️📐 Introducción al Trazado de Circunferencias en Isométrico 🚀

Si estás en dibujo técnico o ingeniería, seguro te has topado con el clásico reto de representar circunferencias en perspectiva isométrica. 🤯 En este post, aprenderás a trazar circunferencias en isométrico utilizando el método de los cuatro puntos, una técnica súper útil que se basa en el uso de un cubo y tres elipses en diferentes vistas. ¡Vamos a darle! 😎✍️

🔹 Preparación del Dibujo

Antes de empezar, necesitas definir bien tu espacio de trabajo:

✅ Encuentra el centro de tu hoja. 📌

✅ Con un compás y un radio de los milímetros que necesites.Para este ejemplo, utilizaremos 90 mm, traza una circunferencia inicial.

✅ Desde el centro, dibuja líneas verticales y de 30 grados hasta el borde de la circunferencia. Estas servirán como guías para el trazado del cubo.

🔹 Pro Tip: Usa un lápiz de trazo fino para estas líneas, ya que algunas serán solo guías.

🔸 Trazado del Cubo

Ahora que tienes las guías listas, toca construir la base del dibujo:

📏 Con ayuda de una escuadra de 60°, dibuja líneas paralelas y verticales hasta formar un cubo de 90 mm de arista.

📌 Marca los vértices del cubo y traza sus diagonales para encontrar los puntos medios.

📐 Desde estos puntos medios, comenzaremos a construir las elipses que representarán la circunferencia en cada cara del cubo.

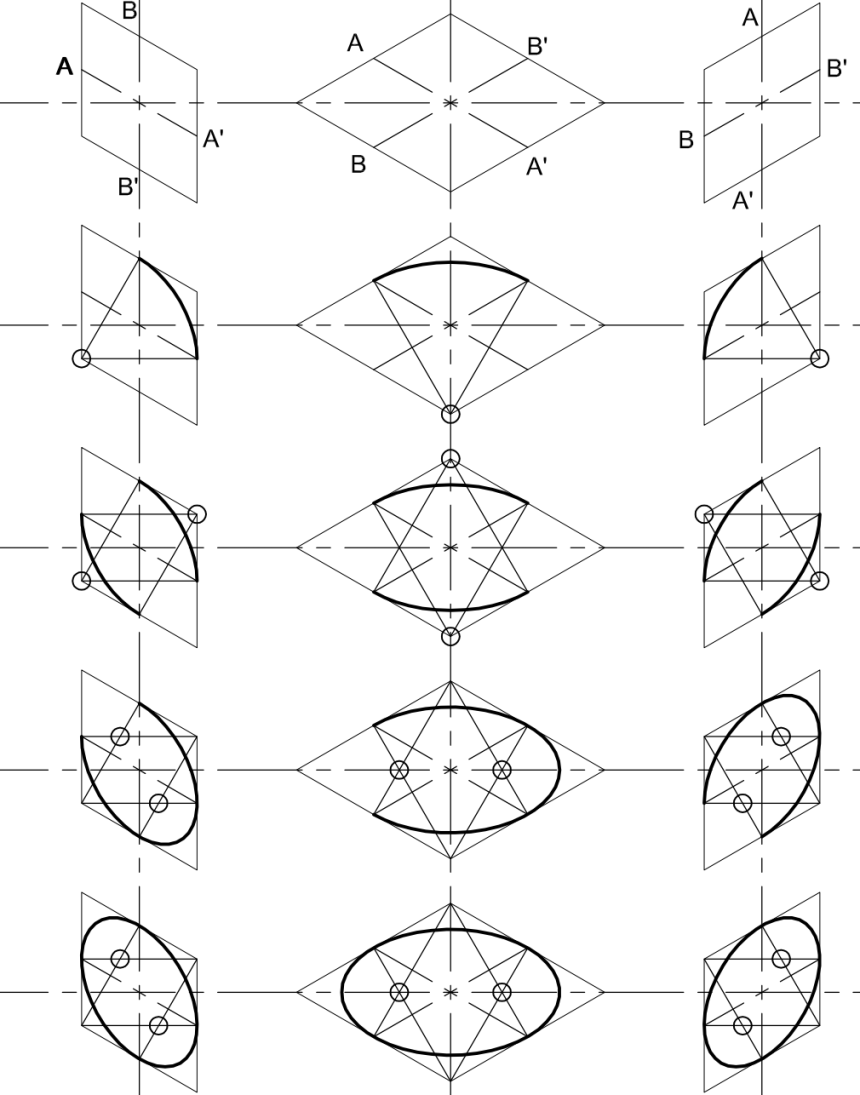

🔹 Método de los Cuatro Puntos

Aquí es donde la magia empieza:

✅ Coloca la escuadra a 60° en los vértices del cubo y traza líneas hasta los puntos medios opuestos.

✅ Esto generará una figura parecida a una estrella dentro del cubo. 🌟

✅ Dibuja las líneas rectas que conectan los vértices, asegurándote de que todas coincidan perfectamente.

🔍 Dato curioso: Este método es una forma sencilla de construir elipses en perspectiva sin depender de herramientas digitales. 💡

🔸 Trazado de los Arcos

Ahora toca darle la forma elíptica a la circunferencia isométrica:

📌 Usa el compás con la apertura adecuada para trazar arcos largos desde los vértices del cubo.

📌 Verifica que los arcos se toquen correctamente en los puntos medios.

📌 Ajusta el compás para trazar los arcos cortos, que se ubican en los cruces de las líneas de 40° y 60°.

🎯 Consejo: Mantén una presión uniforme en el compás para que los trazos queden suaves y bien definidos.

Con este método, puedes representar circunferencias en perspectiva isométrica de manera precisa y sin complicaciones. 🔥

🔹 Asegúrate de usar diferentes calidades de línea para distinguir entre el cubo y las elipses.

🔹 Si te equivocas en algún trazo, usa una goma de borrar con cuidado para no dañar el papel.

🔹 La práctica hace al maestro: intenta repetir este ejercicio varias veces para perfeccionar tu técnica. 💪✍️

👉 ¿Te ha servido este método? Comparte tu experiencia en los comentarios. 👇😃

Te comparto el vídeo de donde recopilé esta información, explicado por la Ing. Arq. Elia Aideé Hernández Ballado.
