✏️📐 Cómo Dibujar un Cubo con Elipses en Dibujo Técnico

En el dibujo técnico, la representación de figuras tridimensionales en un plano es esencial. Una de las técnicas más utilizadas es la proyección isométrica, que permite visualizar volúmenes con proporciones correctas. En este artículo, aprenderás a construir un cubo con elipses, combinando formas geométricas en una vista isométrica precisa. 🎨📏

🔹 ¿Qué es el Isométrico?

El dibujo isométrico es una técnica de representación tridimensional en la que los ejes principales se inclinan 30° con respecto a la horizontal, permitiendo una mejor percepción de volumen.

Para este ejercicio, trabajaremos con un cubo de 50 x 50 x 50 mm 📦 y analizaremos cómo representar en él volúmenes cilíndricos mediante el uso de elipses.

🧐 Analizando las Vistas

Antes de comenzar el trazado, es crucial analizar las vistas ortogonales del objeto:

🔹 Vista Frontal → Muestra la estructura principal, con una media pieza que se extenderá 25 mm en profundidad.

🔹 Vista Superior → Se observa un cilindro completo, que en la vista isométrica se representará como una elipse.

🔹 Vista Lateral → Define la altura del cilindro y permite ubicar los elementos en el espacio.

📌 Clave: En el isométrico, las circunferencias NO se ven como círculos perfectos, sino como elipses debido a la inclinación del espacio.

✏️ Trazando el Isométrico Paso a Paso

1️⃣ Ubica el centro del dibujo

• Divide la hoja en dos y traza una circunferencia guía con un radio de 75 mm.

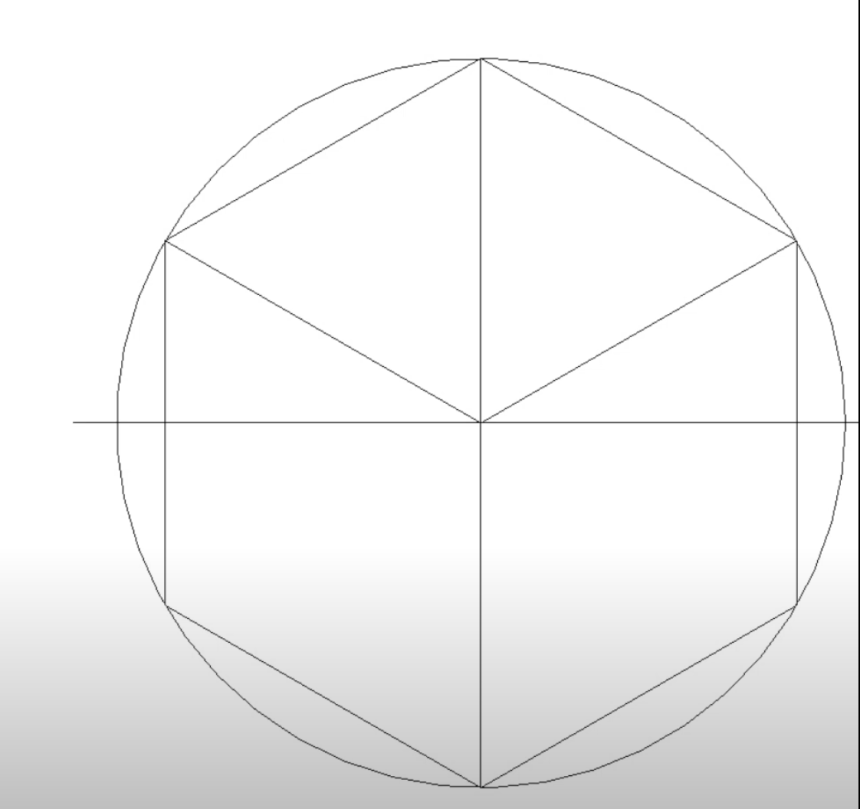

2️⃣ Dibuja el cubo base

• Construye un cubo de 75 mm de lado utilizando líneas inclinadas 30° desde los vértices.
• Esta caja servirá como la envolvente general del isométrico.

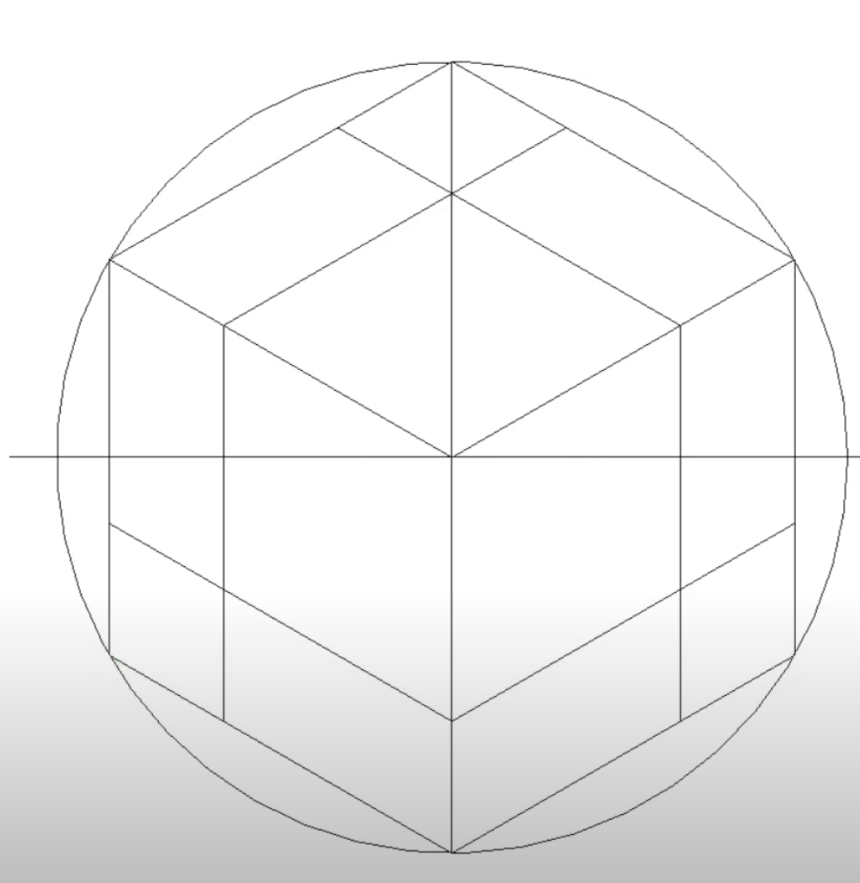

3️⃣ Identifica los centros para las elipses

• Calcula los puntos donde se ubicarán las elipses basándote en las vistas analizadas.
• Usa distancias de 25 mm desde los vértices para marcar los centros de cada curva.

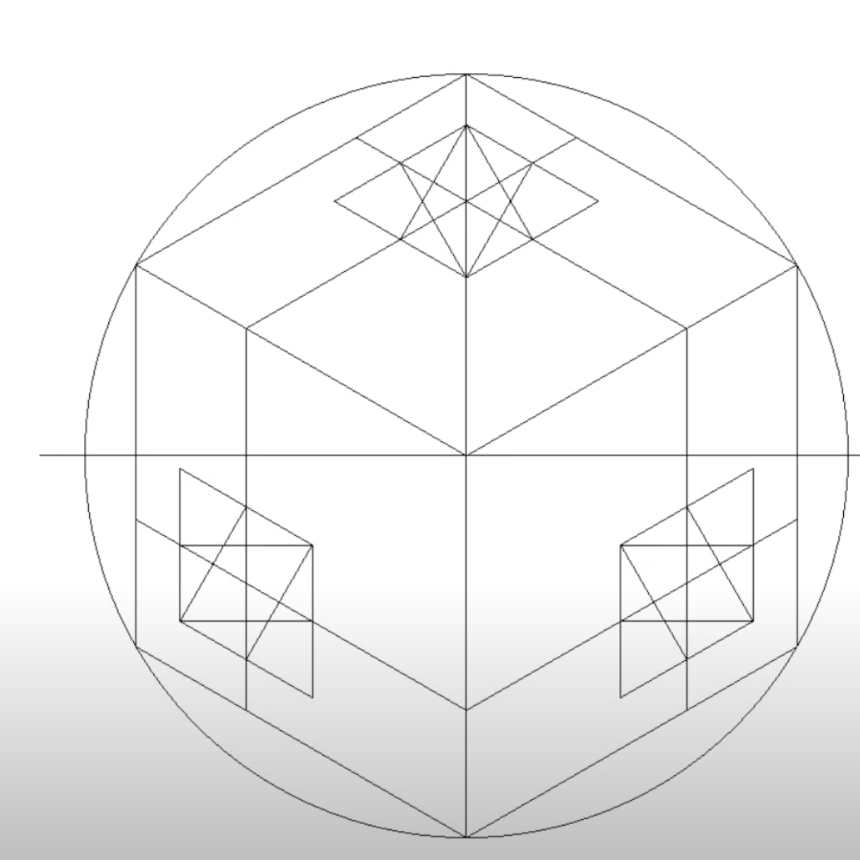

🔄 Cómo Dibujar Elipses en Isométrico

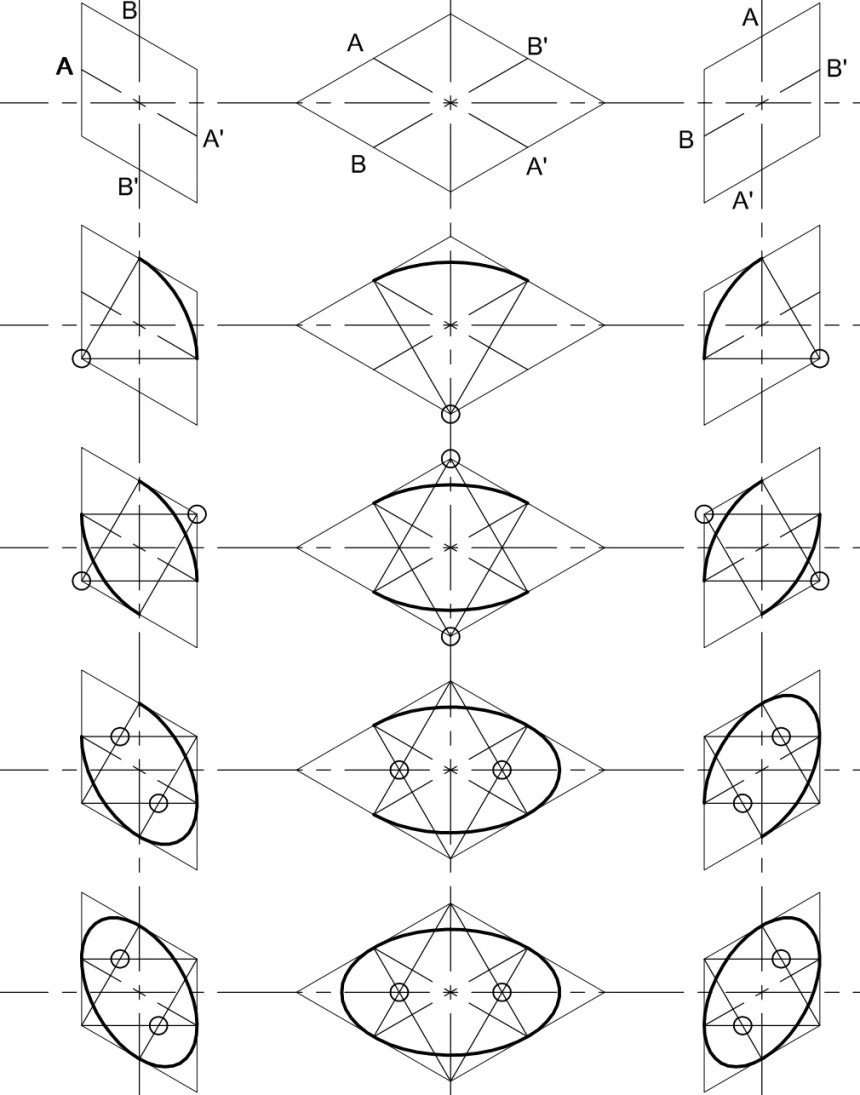

Para representar las circunferencias de forma precisa, usamos el método de los cuatro puntos:

📌 Paso 1: Encuentra los ejes mayor y menor de la elipse, en función de la vista ortogonal.

📌 Paso 2: Ubica los cuatro puntos clave donde la elipse intersecta los ejes.

📌 Paso 3: Une los puntos suavemente con curvas hasta formar la elipse completa.

🔹 En la vista frontal, solo se dibuja la mitad de la elipse.

🔹 En la vista superior, la elipse representa la circunferencia completa.

Tip: La clave es observar las líneas de profundidad y cómo afectan la representación de las curvas.

🏁 Conclusiones

✔️ Dibujar un cubo con elipses en isométrico requiere análisis previo de las vistas ortogonales.

✔️ Trabajamos del exterior al interior, estableciendo primero las formas generales antes de agregar detalles.

✔️ No siempre es necesario el método de los cuatro puntos completo, en algunos casos se pueden simplificar los trazos.

✔️ Comprender cómo se transforman las circunferencias en elipses ayuda a mejorar la precisión en los dibujos.

Si quieres perfeccionar tu técnica, ¡practica con diferentes formas y volúmenes! 🎨📐

Te comparto el vídeo de donde recopilé esta información, explicado por la Ing. Arq. Elia Aideé Hernández Ballado.
